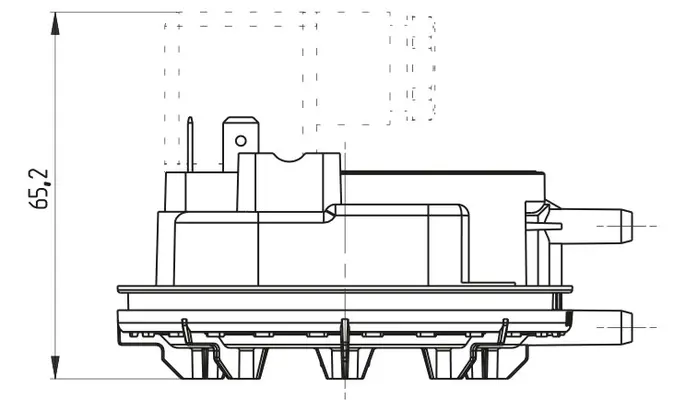

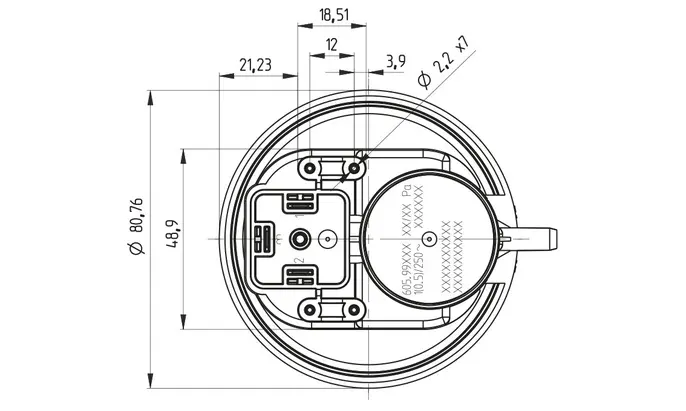

Technische Zeichnungen
Downloads
Zubehör
Mechanischer Differenzdruckschalter 605
Die Druckschalter des Typs 605 sind speziell für den Einsatz in gasbefeuerten Heizgeräten entwickelt worden. Weltweit sind schon mehr als 40 Millionen Schalter, auf einer vollautomatischen Produktionslinie hergestellt, im Einsatz. Hohe Zuverlässigkeit, Einstellgenauigkeit und Reproduzierbarkeit sind wesentliche Eigenschaften.
- Schalterbefestigung – schnelle Montage mit Schnappbügel-System
- Verstellschutz
- Hohe Kontaktkraft (10 cN typisch): Wesentlich geringere Anfälligkeit auf Verschmutzung der Kontakte
- Abrollbewegung der Kontakt-Oberfläche: Weniger empfindlich auf Kontaktverschmutzung durch Selbstreinigungseffekt
- Hohe Langzeitstabilität durch Einsatz von 2-Komponenten Flüssigsilikon
- Durch Trapez-Membranwulst-Form genauere Übertragung der Kontaktauslösung und damit genauere Schaltpunkte
Mechanischer Differenzdruckschalter 605
Produktmerkmal
Messbereich Druck
20 ... 400 Pa (Relativ und Differenz)
Druckanschluss
Schlauchstutzen (Ø 6.2 mm); Blende (zur Dämpfung pulsierender Drücke auf P1, P2 oder beide montiert (optional))
Gewicht Sensor
60 g
Einsatzbereich
Medien
Luft; neutrales Gas
Medientemperatur
-30 ... 110 °C
Zulässige Überlast einseitig
5000 Pa (< 85 ºC); 1500 Pa (85 ... 110 ºC)
Umgebungsbedingung
Umgebungstemperatur
-30 ... 110 °C
Lagerungstemperatur
-30 ... 110 °C
Material
Gehäuse mit Medienkontakt
PC Lexan 500R (Glasfaserverstärkter Kunststoff 10 % GF)
Messelement mit Medienkontakt
Silikon LSR
Elektrische Daten
Schaltlast
siehe Nennlastgrenzen
Kontaktsystem
Wechselschalter
Lebensdauer
>10000000 Schaltspiele (mechanisch)
Schutzart
IP 00 (ohne Haube); IP 30 (Mit Berührungsschutz); IP 54 (Mit Haube ohne Dichtung); IP 65 (Mit Haube und Dichtung)
Montageanweisung
Einbaulage
Bitte bei Bestellung angeben.
Montage
Mit verschiedenen Winkeln; Schnappring für Schnellmontage
Zulassung
UL
MFHX2/8 oder XAAK2/8
DVGW
nach DIN EN 1854
EG-Baumusterprüfbescheinigung
CE-0085AP0974
Niederspannungsrichtlinie
2014/35/EU
Gasgeräterichtlinie
2016/426/EU
Mechanischer Differenzdruckschalter 605
Mechanischer Differenzdruckschalter 605
Mechanischer Differenzdruckschalter 605
Laden Sie hier die produktspezifischen technischen Dokumente in der von Ihnen gewählten Sprache herunter oder öffnen es in einem neuen Fenster . Sämtliche produkt- und geschäftsrelevanten Dokumente finden Sie auf unserer zentralen Downloadseite
.
DE
Data sheet 605
Datenblatt
PDF
DE
605 Baumusterprüfbescheinigung Gas DVGW
Zertifikat
PDF
EN-US
605 UL Approval
Zertifikat
PDF
DE
EN-GB
605 Konformitätserklärung LVD/GAR/Gas/RoHS
Konformitätserklärung
PDF
Mechanischer Differenzdruckschalter 605
Bestellnummer
Zubehör
100293
Schnappring
für Winkel A, B, C oder Direktmontage; für Wandstärke 1.8 ... 2.1 mm
100294
Schnappring
für Winkel A, B, C oder Direktmontage; für Wandstärke 0.8 ... 1.1 mm
100295
Winkel Typ A
100296
Winkel Typ B
100297
Berührungsschutz
mit PT-Schraube und Kabelausgang bei AMP-1
100298
Berührungsschutz
mit PT-Schraube und Kabelausgang bei AMP-2
100306
Haube
mit Dichtung und PT-Schraube
100307
Haube
ohne Dichtung und PT-Schraube
102981
PT-Schraube
für Berührungsschutz
104551
Kalibrierzertifikat
106707
Halter
106790
Schnappring
(mit Befestigungslöcher)
111223
Befestigung klein
112985
Befestigung gross
