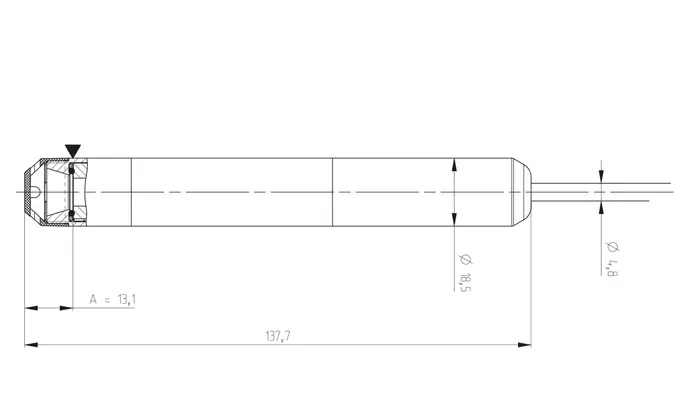

Technische Zeichnungen
Downloads
Zubehör
Hydrostatischer Füllstandtransmitter 713
Die Hydrostatischen Füllstandtransmitter des Typs 713 werden zur kontinuierlichen Füllstands- und Pegelmessungen von Grund- und Trinkwasser eingesetzt. Aufgrund ihrer kompakten Bauweise eignet sich diese Pegelsonde hervorragend für den Einsatz in beengten Einbauräumen. Der schlanke Durchmesser von 18.5 Millimeter ermöglicht den Einbau in ¾-Zoll Rohre. Um eine ideale Anbindung zu ermöglichen sind sie sowohl mit Stromausgang als auch energieeffizientem Ratiometer- oder Digitalausgang erhältlich. Die Tauchsonde kann somit auch hervorragend in batteriebetriebenen Anwendungen zum Einsatz gebracht werden. Die Tauchsonde Typ 713 basiert auf der von Huba Control entwickelten und bereits millionenfach von unseren Kunden eingesetzte Keramik-Technologie.
  • Messzelle Al2O3 99.6 %
  • Kontinuierliche Füllstandsmessungen
  • Geeignet für Trinkwasser
  • Wahlweise mit integrierter Temperaturmessung
  • Passend für den Einbau in ¾ -Zoll Rohre
  • Hervorragende Linearität
  • Hohe Langzeitstabilität
Hydrostatischer Füllstandtransmitter 713
Produktmerkmal
Messbereich Druck
0 ... 16 bar (Relativ); 0.8 ... 6 bar (Absolut)
Ansprechzeit
<2 ms
Einschaltverzögerung
<10 ms (Zeit ab Anliegen der minimalen Speisespannung)
Gewicht Sensor
120 g
Einsatzbereich
Medien
Grundwasser; Trinkwasser
Medientemperatur
-20 ... 80 °C (nicht gefrierende Medien)
Zulässige Überlast
gemäss Variantenplan
Umgebungsbedingung
Umgebungstemperatur
-20 ... 80 °C (nicht gefrierende Medien)
Lagerungstemperatur
-40 ... 80 °C
Material
Gehäuse mit Medienkontakt
Edelstahl 1.4404 (AISI 316L)
Messelement mit Medienkontakt
Keramik Al2O3 (99.6 %)
Kabel mit Medienkontakt
PE-HD
Schutzkappe mit Medienkontakt
PPE
Dichtmaterial mit Medienkontakt
FPM; EPDM
Elektrische Daten
Stromaufnahme
<23 mA
Verpolungssicherheit
Kurzschluss- und verpolungssicher. Jeder Anschluss gegen jeden mit max. Speisespannung.
Überspannungsschutz
6; 36 VDC
Isolationsspannung
500 VDC
Schutzart
IP 68 (dauerndes Untertauchen bis max. Überdruck (siehe Variantenplan))
Schutzklasse
3 (dauerndes Untertauchen bis max. Überdruck (siehe Variantenplan))
Zulassung
Elektromagnetische Verträglichkeit
CE-Konform gemäss EN 61326-2-3
Trinkwasser-Prüfbescheinigungen für Kunststoffteile
UBA-Leitlinie (KTW und Elastomer); DVGW-Arbeitsblatt W270
Trinkwasserzulassung
ACS; WRAS
UL
ANSI/UL 61010-1 nach E325110
Schock
25 g, 6 ms, Halbsinuskurve, alle 3 Richtungen (nach IEC 60068-2-27)
Vibration
1 g, 2 ... 2000 Hz mit Amplitude ±15 mm, 1 Oktave/Minute, alle 3 Richtungen (nach IEC 60068-2-6)
Hydrostatischer Füllstandtransmitter 713
Hydrostatischer Füllstandtransmitter 713
Laden Sie hier die produktspezifischen technischen Dokumente in der von Ihnen gewählten Sprache herunter oder öffnen es in einem neuen Fenster . Sämtliche produkt- und geschäftsrelevanten Dokumente finden Sie auf unserer zentralen Downloadseite .
DE
Data sheet 713
Datenblatt
PDF
EN-GB
FR
DE
Bedienungsanleitung 713
Bedienungsanleitung 713
Bedienungsanleitung
PDF
EN-GB
Drinking water approval WRAS
Zertifikat
PDF
FR
713 Approbation de l'eau potable ACS
Zertifikat
PDF
EN-US
713 UL Approval
Zertifikat
PDF
DE
EN-GB
713 Konformitätserklärung EMC/RoHS
Konformitätserklärung
PDF
EN-GB
DE
713 Konformitätserklärung EMC/RoHS
Konformitätserklärung
PDF
Hydrostatischer Füllstandtransmitter 713
Bestellnummer
Zubehör
104551
Kalibrierzertifikat
118026
Kabelhänger
118027
Anschlussbox
(nicht geeignet für Ausgang/Speisung ratiometrisch mit Temp. (4-L))
118068
Feuchteschutzelement (10er Pack)
