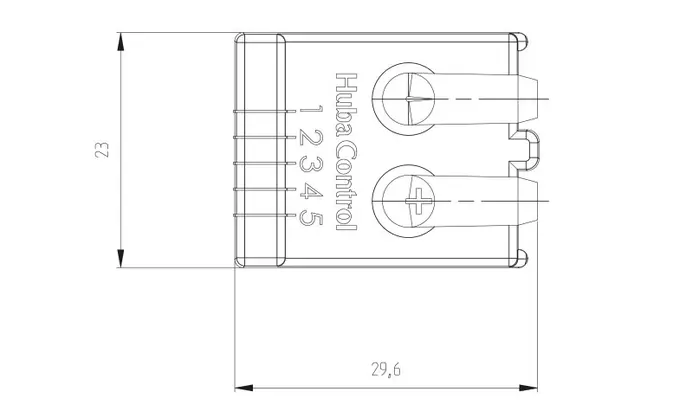

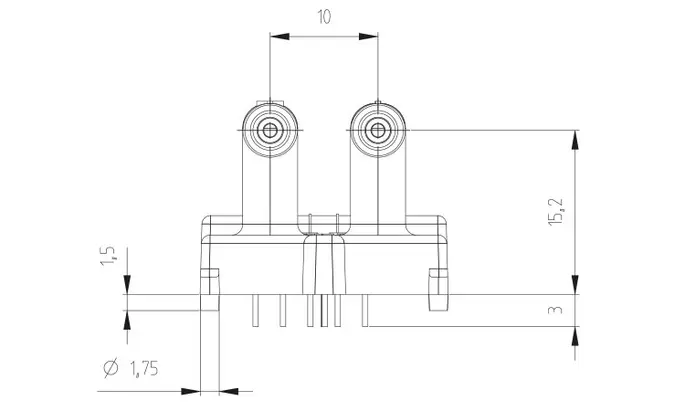

Technische Zeichnungen
Downloads
Zubehör
Differenzdrucktransmitter 664
Die Differenzdrucktransmitter des Typs 664 sind für tiefe Drücke und in den Medien Luft und neurale Gase geeignet. Der Drucktransmitter basiert auf der Siliziumtechnologie mit guter Genauigkeit sowie Langzeitstabilität. Die kompakten Gehäuseabmessungen eignen sich für Anwendungen, bei denen die Grösse eine wichtige Rolle spielt. Zusätzlich zu den analogen und ratiometrischen Ausgängen ist ein I2C-Digitalausgang verfügbar.
- Ausgangssignal ist temperaturkompensiert von -20 … +70 °C, linear und verstärkt
- Einfache und schnelle Montage auf PCB
- Robustes Design
Differenzdrucktransmitter 664
Produktmerkmal
Messbereich Druck
-5 ... 5 mbar (Relativ und Differenz); 0 ... 2000 mbar (Relativ und Differenz); 0 ... 2000 mbar (Absolut); 800 ... 1200 mbar (Barometrischer Sensor)
Ansprechzeit
<2 ms
Druckanschluss
Schlauchstutzen (Ø 4.8 mm); Kunststoffverschraubung (Ø 3.9 mm / M6x0.75)
Gewicht Sensor
1.5 g (zusätzlich)
Einsatzbereich
Medien
Luft; neutrales Gas
Medientemperatur
-40 ... 85 °C
Zulässige Überlast einseitig
10 x FS; 3 x FS
Berstdruck
15 x FS; 5 x FS
Umgebungsbedingung
Umgebungstemperatur
-40 ... 85 °C
Lagerungstemperatur
-40 ... 100 °C
Material
Gehäuse
LCP
Substrat
Keramik Al2O3 (96 %)
Messelement
Silizium
Klebstoffe
Silikon, Epoxy
Kunststoffverschraubungen
PC
Elektrische Daten
Stromaufnahme
<5 mA
Verpolungssicherheit
mechanisch gewährleistet
I2C Spezifikation
Takt- und Datenleitung Pull-up-Widerstände ≥ 1kOhm an VDD, Kapazität ≤ 200 pF (Anwendervorgabe); Taktfrequenz ≤ 100 kHz (Standard 100 kbit/s)
Schutzart
IP 00
Schutzklasse
3
Montageanweisung
Einbaulage
beliebig
Montage
Schnapp- oder Printmontage
Lötprozess
geeignet für Wellenlöten oder manuelles Löten; nicht geeignet für Reflow-Löten
Zulassung
Elektromagnetische Verträglichkeit
gemäss EN 61326-2-3 (Kabelversion: Kabellänge max. 3 m)
Differenzdrucktransmitter 664
Differenzdrucktransmitter 664
Laden Sie hier die produktspezifischen technischen Dokumente in der von Ihnen gewählten Sprache herunter oder öffnen es in einem neuen Fenster . Sämtliche produkt- und geschäftsrelevanten Dokumente finden Sie auf unserer zentralen Downloadseite
.
DE
Datenblatt 664
Datenblatt 664
Datenblatt
PDF
EN-GB
FR
DE
Bedienungsanleitung 664
Bedienungsanleitung 664
Bedienungsanleitung
PDF
Differenzdrucktransmitter 664
Bestellnummer
Zubehör
101817
Stecker RAST 2.5
mit Kabel; 110 cm; 3-polig
111668
Stecker RAST 2.5
mit Kabel; 30 cm; 3-polig
112282
Stecker RAST 2.5
mit Kabel; 150 cm
