Mechanischer Differenzdruckschalter 630
Die Differenzdruckschalter des Typs 630 eignen sich zur Strömungsüberwachung in Sanitär- und Heizungsanlagen oder zur Niveaukontrolle in der allgemeinen Verfahrenstechnik. Die extrem robuste Bauart erlaubt einen Systemdruck und eine einseitige Überlast bis zu 20 bar.
- Hohe Überdrucksicherheit auf beiden Anschlüssen (P1, P2) bis 10/20 bar
- Funktional einfache und robuste Mechanik mit hoher Betriebssicherheit
- Auch für leicht aggressive Flüssigkeiten und Gase
- Reproduzierbarkeit bis < ±0.4 mbar
Mechanischer Differenzdruckschalter 630
Produktmerkmal
Messbereich Druck
6 ... 5500 mbar (Relativ und Differenz)
Gewicht Sensor
380; 1000 g
Einsatzbereich
Medien
Flüssigkeit; neutrales Gas
Medientemperatur
-40 ... 80 °C
Zulässige Überlast
10 bar (und max. zulässiger Systemdruck (P1 > P2)); 20 bar (und max. zulässiger Systemdruck (P1 > P2))
Einschaltdruck
>6 mbar
Schaltdifferenz
>3 mbar
Umgebungsbedingung
Umgebungstemperatur
65 °C
Lagerungstemperatur
-40 ... 80 °C
Material
Gehäuse mit Medienkontakt
Aluminium eloxiert; Messing; Messing vernickelt
Membrane mit Medienkontakt
NBR-Basis; FPM; EPDM; Silikon
Sonstige Teile mit Medienkontakt
X14CrMoS 17 (14104); X5CrNi18-10 (14301); X10CrNi18-8 (14310); Stahlgruppe A2 für Schrauben; Polyacetat-C, Polyamid
Elektrische Daten
Nennspannung Stromart
250 VAC
Nennstrom für Widerstandsbelastung
1
Nennstrom für Motorbelastung
0.5
Kontaktsystem
Umschalter
Lebensdauer
10000000 Schaltspiele (mechanisch)
Schutzart
IP 00 (ohne Haube); IP 54 (bei Einbaulage - Abdeckhaube oben); IP 65 (mit O-Ring)
Elektrischer Anschluss
Schraubklemmen (Option); Flachstecker 6.3 mm (AMP-Steckfahnen); Stopfbuchse PG11 (in Abdeckhaube); Stopfbuchse PG9 (in Abdeckhaube)
Montageanweisung
Einbaulage
Für werkseitig eingestellte Schaltpunkte Einbaulage angeben; Druckanschlüsse nach unten (Bei flüssigen Medien); Durch Veränderung der Einbaulage nach dem Einstellen, verändern sich die Schaltpunkte.; Die Einstellbereiche sind im Zusammenhang mit der Einbaulage definiert (Druckanschlüsse nach unten).

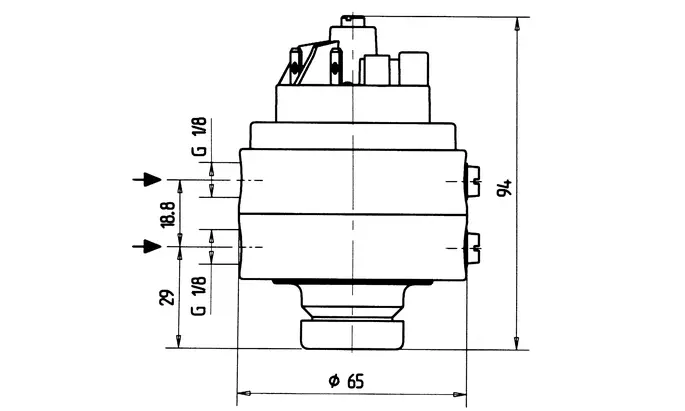

Mechanischer Differenzdruckschalter 630
Mechanischer Differenzdruckschalter 630
Laden Sie hier die produktspezifischen technischen Dokumente in der von Ihnen gewählten Sprache herunter oder öffnen es in einem neuen Fenster . Sämtliche produkt- und geschäftsrelevanten Dokumente finden Sie auf unserer zentralen Downloadseite
.
DE
Datenblatt 603 630
Datenblatt 603 630
Datenblatt
PDF
EN-GB
FR
DE
Bedienungsanleitung 630
Bedienungsanleitung 630
Bedienungsanleitung
PDF
