Drucktransmitter 516
In Kombination mit einzigartig integriertem Elektronik-Design ermöglichen die Drucktransmitter des Typs 516 eine hohe Genauigkeit über alle Temperaturbereiche. Mit verstärktem ratiometrischem Ausgangssignal erlaubt diese Technologie den direkten Einbau ohne kundenseitigen Temperatur- oder Druckabgleich.
- Integrierte Verstärkerelektronik
- Kein kundenspezifischer Abgleich erforderlich
- Geringste Temperatureinflüsse auf die Genauigkeit
- Einfache und schnelle Montage auf PCB
- Ausserordentlich gute EMV-Eigenschaften durch Verstärkung auf der Messzelle
Drucktransmitter 516
Produktmerkmal
Messbereich Druck
-1 ... 16 bar (Relativ); 0 ... 16 bar (Absolut); 0.8 ... 1.4 bar (Barometrischer Sensor)
Ansprechzeit
<2 ms (typ. 1 ms)
Lastwechsel
<100 Hz
Gewicht Sensor
15; 25 g
Einsatzbereich
Medien
Flüssigkeit; Gas
Medientemperatur
-30 ... 80 °C
Zulässige Überlast
2,5 x FS; 3 x FS
Berstdruck
2,5 x FS; 3 x FS
Umgebungsbedingung
Umgebungstemperatur
-30 ... 80 °C
Lagerungstemperatur
-40 ... 65 °C (in Verpackung); -40 ... 80 °C (ohne Verpackung)
Material
Gehäuse
PA
Messelement mit Medienkontakt
Keramik Al2O3 (96 %)
Druckanschluss mit Medienkontakt
PA; Edelstahl 1.4305
Dichtmaterial mit Medienkontakt
NBR; FPM spez.
Elektrische Daten
ESD-Handling
Notwendig
Elektrischer Anschluss
Flex-Anschluss (Mehrmaliges Biegen des Flex-Anschlusses vermeiden); Rastermass 2.54 mm (100 mil)
Zulassung
Elektromagnetische Verträglichkeit
Das Produkt ist ausschliesslich für den Einbau in Geräte bestimmt, die den Anforderungen der EG-Richtlinien entsprechen. Der CE-Nachweis erfolgt durch den Kunden.
Vibration
20 g, 2 ... 2000 Hz mit Amplitude ±15 mm, 10 Oktave/min. alle 3 Richtungen, 3 Dauerbelastungen. (nach DIN IEC 60068-2-6)
Montageanweisung
Einbaulage
beliebig

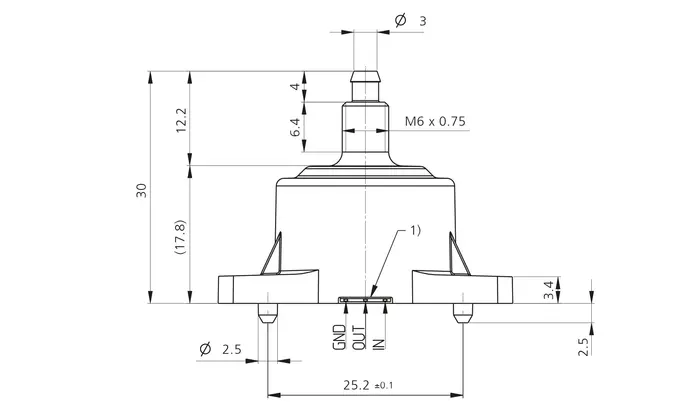

Drucktransmitter 516
Drucktransmitter 516
Laden Sie hier die produktspezifischen technischen Dokumente in der von Ihnen gewählten Sprache herunter oder öffnen es in einem neuen Fenster . Sämtliche produkt- und geschäftsrelevanten Dokumente finden Sie auf unserer zentralen Downloadseite
.
DE
Data sheet 516
Datenblatt
PDF
Drucktransmitter 516
Bestellnummer
Zubehör
104551
Kalibrierzertifikat
108436
PT-Schraube
Linsenkopf WN 1412; KA22x8
111423
Befestigungs-Set für 35 Stk.
(Schrauben, Fächerscheiben, Muttern); M2.5x10
